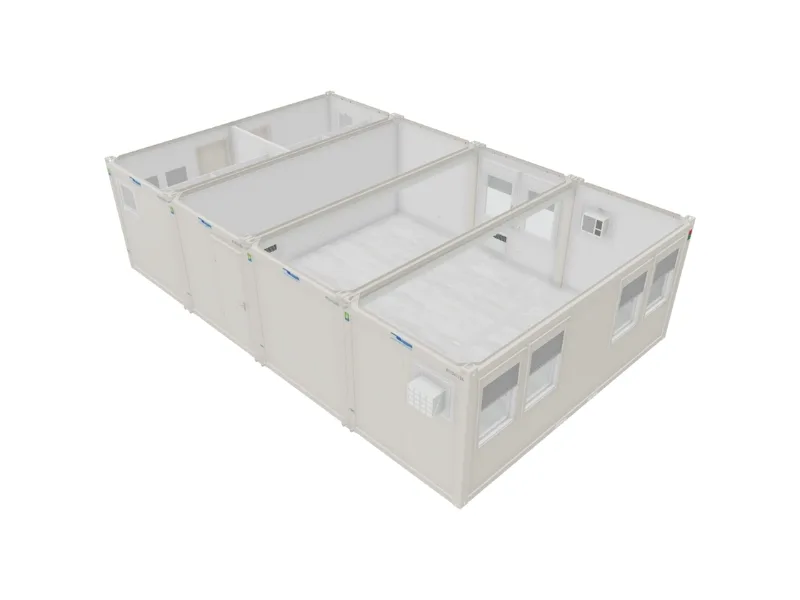

BUNGALOWS SALLE DE PAUSE ET WC SÉPARÉS 59 M² 4 X 20 PIEDS

Equipement standard :
Sanitaires séparés H/F :
2 porte extérieurs | 4 portes intérieures | | 2 vasistas | 4
ensembles WC | 2 urinoirs avec bouton pression | 3 lavabos avec
mitigeur à levier | 3 miroirs
2 luminaires LED 30W | 6 prises électrique | 2 interrupteurs | 2
radiateurs soufflants 2 kW | 2 extracteurs d’air 170 m³ | 2 siphons
de sol | Chauffe-eau instantané électrique
Salle de pause : 1 porte extérieure | 6 fenêtres | 6 rampes
d’éclairage LED | 3 prises électriques | 1 interrupteur | 3
convecteurs électriques 2kW | 2 climatiseurs encastrés
Télécharger le descriptif

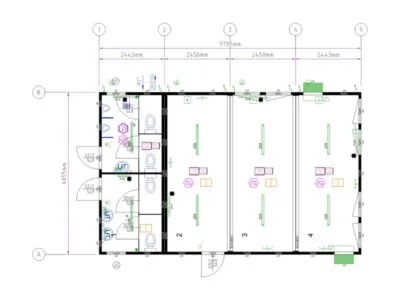

DIMENSIONS
4 modules de 20 pieds assemblés gamme Classic Line Containex
Longueur : 24,22 m (extérieur)
Largeur : 6,055 m (extérieur)
Hauteur : 2,591 m (extérieur) | 2,340 m (intérieur)
Poids : 8,2 T
Emprise : ≈59 m² (Toilettes ≈15 m² pour les WC | Salle de pause
≈ 44 m²)

Cadre du sol :
Profils en acier laminés à froid et soudés, 4 coins de conteneurs
soudés
Traverses de sol sur le pourtour : 3 mm
Traverse de sol : en profil Ω, s = 2,5 mm
Passages de fourches : 2 passages de fourches sur la longueur
(dimensions intérieures des passages de fourches: 352 x 85 mm,
passages de fourches centrés: 2.050 mm / facultatif 950 mm)
Poteaux d’angle : avec profils en acier soudés à froid et vissés
aux cadres du sol et du toit Ep. 4 mm

Cadre du toit :
Profils en acier laminés à froid et soudés, 4 coins de conteneurs
soudés
Traverses du toit sur la longueur : 3 mm
Traverses du toit sur la largeur : 3 mm
Toiture : tôle galvanisée avec double pli, épaisseur de 0,60 mm

Sol :
Isolation thermique : Laine de verre 60 mm – Comportement au feu A1
(non inflammable) selon la norme EN 13501-1
Protection sous isolant : Plaques de tôle galvanisées, épaisseur
0,6 mm
Plancher : Bois épaisseur 22 mm
Revêtement de sol : Revêtement PVC aux raccords soudés, remontés
sur les bords. Epaisseur 2 mm. Couche d’usure 0,7 mm. Anti-dérapant
R10

Toit :
Isolation thermique : Laine de verre 100 mm – Comportement au feu A1
(non inflammable) selon la norme EN 13501-1
Habillage plafond : Placoplâtre avec tôle laquée (Plaque de
placoplâtre 9,5 mm et Tôle + 0,6 mm)
couleur: blanc (semblable au RAL 9010)
Prises de connexion électrique CEE : Encastrées à l’extérieur
dans le cadre du toit sur le long pan

Eléments muraux :
Isolation thermique : Mousse Polyuréthane 60 mm (PU)
Epaisseur des panneaux 60 mm
Habillage extérieur : tôle profilée, galvanisée et laquée
(épaisseur 0,6 mm). Résistance au feu A1.
Habillage intérieur: : Tôle galvanisée et laquée, épaisseur 0,5
mm, décor blanc
Cloisons de séparation : Tôle laquée, épaisseur 0,6 mm, couleur
blanc (semblable au RAL 9010)

Portes :
Charnières à gauche ou à droite. Ouverture vers l’extérieur.
Cadre de porte métallique avec joint sur trois côtés.
Battant de porte en tôle galvanisée et laquée des deux côtés –
avec isolant polystyrène 40 mm d’épaisseur
Hauteur libre de passage : 875 x 2.125 mm
Dimensions de l’ouverture de porte : 811 x 2.065 mm

Fenêtre :
Cadre en plastique avec vitrage coloris blanc
Fenêtres à ouverture oscillo-battante avec volet roulant : 945×1200
mm
Fenêtres vasistas (vitrage opaque) : 652 x 714 mm
Vitrage isolant avec ajout de gaz : 4 / 16 / 4 mm
Hauteur du seuil de fenêtre (distance entre le sol et le haut du
profil inférieur du cadre de la fenêtre): 870 mm

Installation électrique
Protection IP20
Tension : 230V / monophasé / 32A (3×6 mm²)
Fréquence : 50 Hz
Protection : interrupteur différentiel 40 A / 0,03 A, 2 pôles (230
V) type A X
Lumière : disjoncteur 10A, 2 pôles, 3×1,5mm²
Chauffage : disjoncteur 13A, 2 pôles, 3×2,5mm²
Prises électriques : disjoncteur 13 A, bipolaire, 3×2,5mm²
Eclairages zone : luminaires en applique à LED 36W + interrupteurs
Branchement : Raccordement extérieure CEE

Equipement sanitaire WC :
Lavabos avec mitigeur à levier, miroir métallique, porte serviette,
porte savon
Toilettes avec cuvette WC et dévidoir de papier
Urinoirs à bouton pression
Alimentation en eau par tuyau de ½”, ¾” ou 1″ sur un côté à
travers un panneau.
Intérieur : Tuyauterie PP-R (selon la norme EN ISO 15874)
Pression d’utilisation et de branchement: 4 bar maximum
Evacuation des eaux usées : tuyaux DN 50 et DN110 (diamètre
extérieur 50 et 110mm) rassemblés à l’intérieur et avec une
seule sortie sur un côté à travers un panneau
